RGBW解码器4路4通道说明书
RGBW解码器遵从DMX512(1990)国际标准协议，将其转换成PWM信号驱动模组、灯带、灯串、硬灯条等恒压LED灯具,通道地址数码显示,通过按键自由设定,可与DMX控台连接,实现更好的调光或变化效果,无DMX信号解码器运行内置 程序,本机也可通过按键设置为主控,可加功率放大器进行同步控制。
一、技术参数
- 输入电压:DC12V~DC24V或DC5V(定做)
- 控制方式:灯具共阳
- 电流:10A*4通道
- 输入信号:DMX512(1990)占用4通道(通道1红,2绿,3蓝,4白)
二、设定通道地址和主控模式(解锁设定地址状态,同时按UP和DOWN键地址码快速置1)
Mode: 此键保持按下2秒钟以上有效,多次操作此键控制器可在锁定、解锁(设定通道地址).主控状态之间切换。
UP▲:在锁定状态下此键不可用，解锁状态设定通道地址时此键增加地址数值，长按可快速增加地址数值，主控状态此键在0-10之间更改花样。
DOWN▼:在锁定状态下此键不可用,解锁状态设定通道地址时此键减少地址数值,长按可快速减少地址数值，主控模式此键在0-9之间调整速度。
*设定地址:通过按下"MODE"键保持2秒钟,红色显示屏代表解锁的圆点亮时,解码器切换到解锁状态设定通道地址，可通过"UP"和"DOWN"两键设置需要的地址。
*主控模式:通过按下"MODE"键保持2秒钟,红色显示屏中间的8关闭时，解码器切换到主控模式，可通过"UP"键调整花样，“DOWN"键调整速度:
主控模式和自检花样表
| 花样 | 花样说明 | 花样 | 花样说明 |
|---|---|---|---|
| 1 | R单色常亮 | 5 | G B单青常亮 |
| 2 | G单色常亮 | 6 | R G单紫常亮 |
| 3 | B单色常亮 | 7 | RGBW常亮 |
| 4 | R G单黄常亮 | 8 | 流水花样 |
| 5 | R B单品常亮 | 9 | 跑马花样 |
| 6 | G B单青常亮 | 10 | 呼吸花样 |
三、通道说明
通道说明：单台控制器占用4通道
| 通道 | DMX 值 | 功能描述 |
|---|---|---|
| 1 | 0 - 255 | 红色调光 |
| 2 | 0 - 255 | 绿色调光 |
| 3 | 0 - 255 | 蓝色调光 |
| 4 | 0 - 255 | 单独白色调光 |

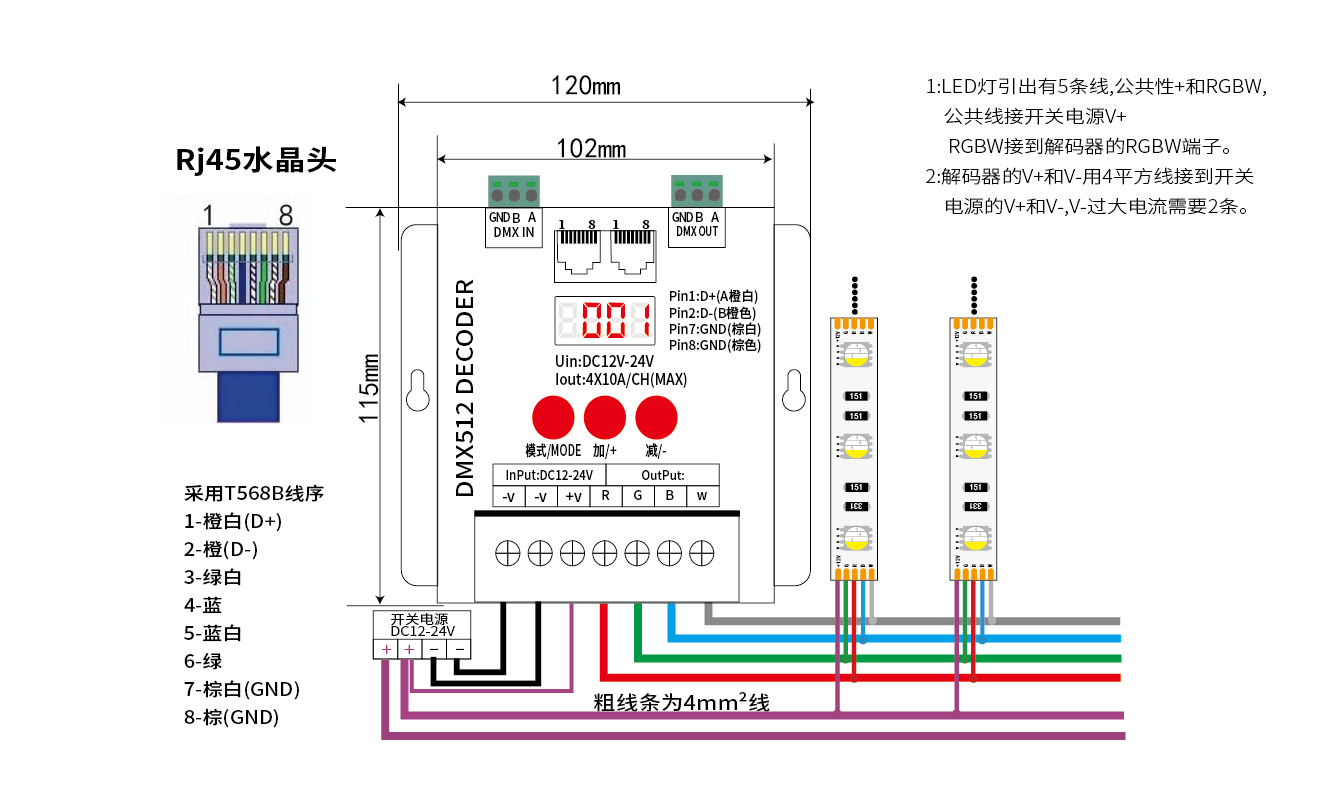

四、接线示意图
